Caja Directa Proel DB1A

Marca: Proel

Modelo: DB1A

La caja de inyección directa, conocida también como "caja directa", es parte del conjunto de herramientas necesarias esenciales para cualquier situación profesional de sonido en vivo o cualquier aplicación en donde los dispositivos de audio que cuentan con diferentes niveles, impedancias y conexiones. Para la transformación de señales de audio de desbalanceado a balanceado, las caja directas como las que fabrica Proel reducen la posibilidad de perturbaciones eléctricas en la línea, especialmente sobre en tramos largos de cable de un instrumento musical a la mezcladora. La caja directa DB1A de Proel cuenta con un sólo canal y está equipada con un núcleo de transformador tipo MU-metal que proporciona un mínimo de distorsión de fase lineal y transmisión de zumbidos en cables muy largos. En los paneles frontales, están disponibles conectores XLR y Jack, lo que permite una fácil conexión de una gran gama de fuentes, incluyendo teclados y samplers, guitarras y bajos, tarjetas de audio de PC y cualquier tipo de reproductor de música. El diseño mecánico innovador de la DB1A incluye una carcasa de aluminio y esquineros de goma, que proporcionan la máxima protección en las situaciones más difíciles. Cuando se remueven dos esquinas de goma, aparecen dos guías, lo que permite el acoplamiento de dos unidades D.I., que luego pueden ser montadas en un rack estándar de 19″ pulgadas. Esta característica única es extremadamente conveniente para los ingenieros que necesitan utilizar un gran número de cajas directas en la misma aplicación.

EAN: 8 032496 455684

General

• Caja directa activa de un canal
• Transformador de aislamiento de núcleo MU-METAL
• Alto headroom dinámico con mínima distorsión de fase y armónica

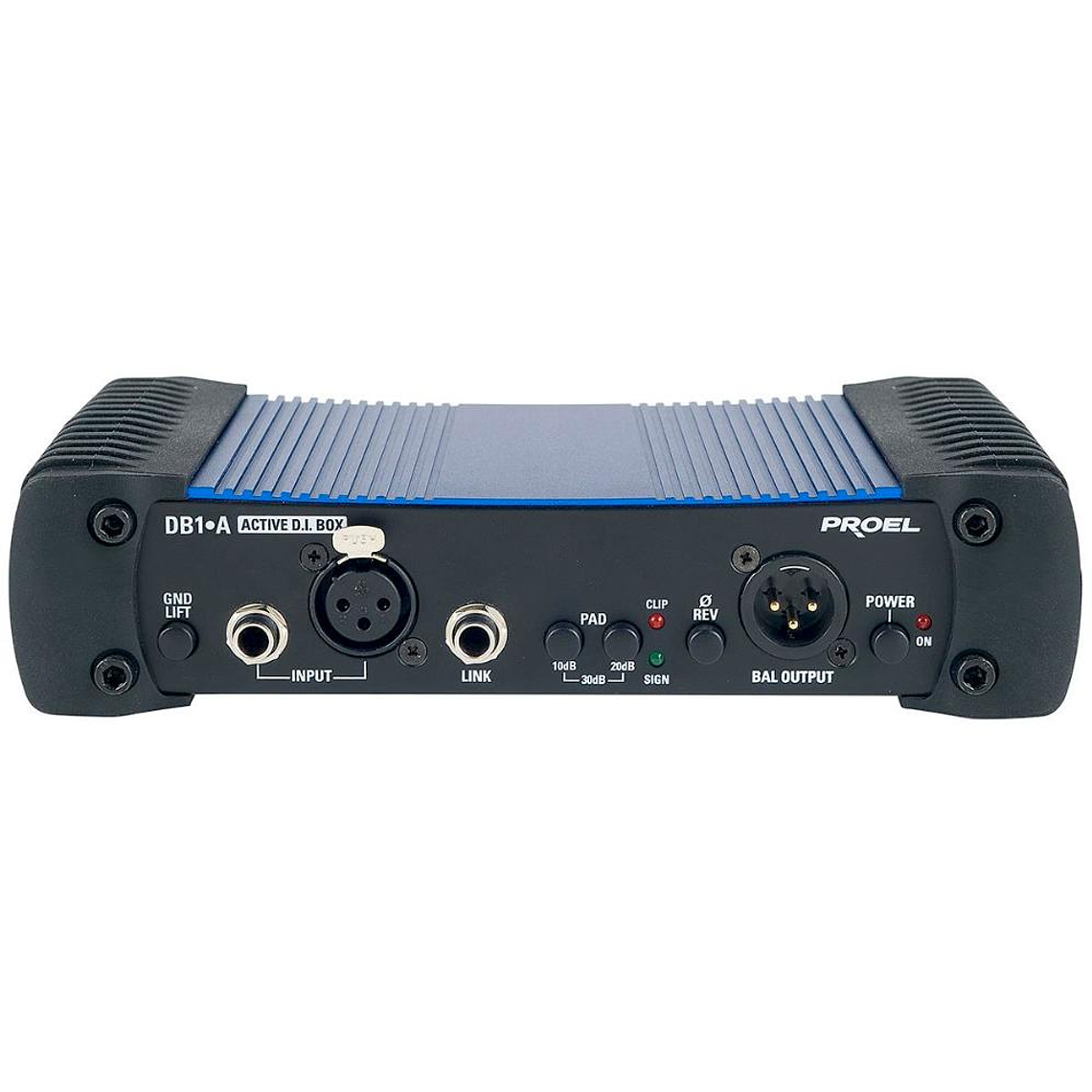

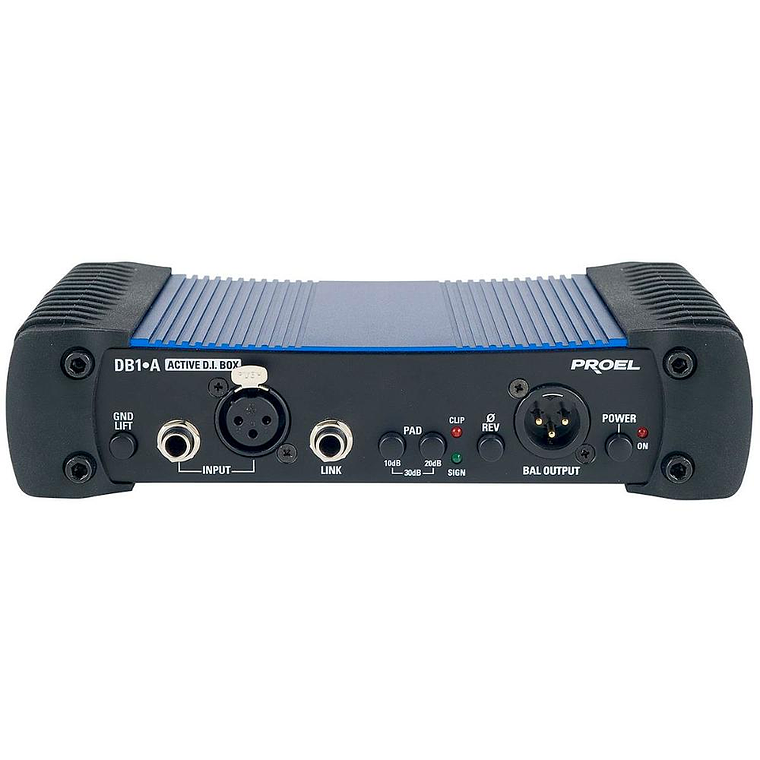

• Conectores de entrada JACK y XLR con posibilidad de enlace
• Todas las conexiones en el mismo lado
• PAD de -10 dB, -20 dB, -30 dB
• CLIP y LED de señalización
• Fase inversa

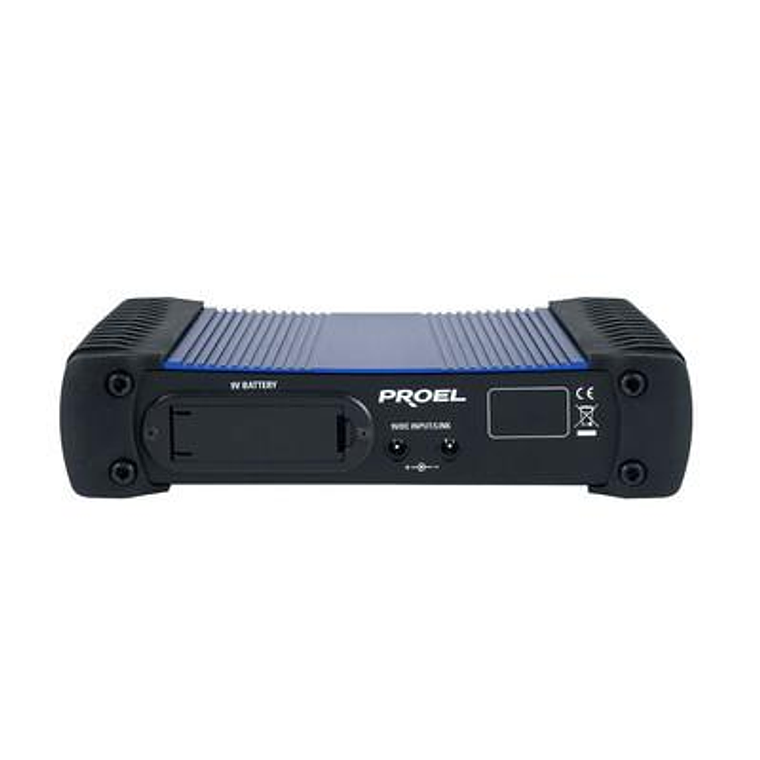

• Opciones de alimentación: Batería de 9V, +48V, alimentación externa del adaptador AC/DC

Especificaciones

• Entradas: 2 conectores Jack 1/4 paralelos y un conector XLR paralelo (desbalanceado)
• Impedancia de entrada: 1m ohm (pad a 0 dB) 47k ohm (pad a -10/-20 dB) 44k ohms (pad a -30 dB)
• Niveles de entrada: +5 dBu (pad a 0 dB) +15 dBu (pad a -10 dB) +25 dBu (pad a -20 dB) +35 dBu (pad a -30 dB)
• Salidas: XLR macho: Pin 2 Hot / Pin 3 Cold / Pin1 Ground
• Niveles de salida: En 600 ohms o mayor +3 dBu (para 0.1% THD a 50 Hz) +5 dBu (para 0.1% THD a 1 kHz)
• Respuesta de frecuencia: 10 Hz a 100 kHz, +0dB/-1 dB
• Distorsión armónica total: < 0.007 %
• Relación señal a ruido: < -105 dBu no ponderado
• Controles: On/off, Pad -10, Pad -20, Gnd Lift, Ø inv
• Fuente de alimentación:
  - Potencia Phantom: +24 volts DC a +48 volts DC
  - Adaptador externo AC/DC: +9 volts DC con posibilidad de linkeo
  - Standby: Batería de 9 volt tipo PP3
